Un arrêt imprévu de ligne de production provoqué par la rupture d’une courroie trapézoïdale coûte plusieurs milliers d’euros en quelques heures. Pourtant, la majorité de ces défaillances sont prévisibles et évitables. Les transmissions par courroie émettent des signaux d’alerte bien avant la rupture catastrophique, mais encore faut-il savoir les identifier et disposer d’un protocole d’inspection structuré, adapté aux contraintes réelles d’une équipe de maintenance.
L’enjeu dépasse la simple prévention technique : un plan d’entretien préventif calibré permet de multiplier par trois la durée de vie des équipements et de réduire de 60 à 70% les arrêts imprévus, transformant ainsi une dépense subie en investissement rentable. À condition de s’appuyer sur des protocoles chronométrés, des indicateurs mesurables et une traçabilité valorisable auprès de la direction.
- Les signaux d’alerte qui annoncent une défaillance imminente
- Pourquoi la maintenance préventive coûte moins cher que la maintenance curative
- Les 5 gestes d’inspection à intégrer dans votre routine
- Quelle fréquence d’intervention selon votre type d’installation
- Les erreurs qui réduisent la durée de vie de vos transmissions
- Traçabilité et indicateurs : mesurer l’efficacité de votre plan préventif
Les signaux d’alerte qui annoncent une défaillance imminente
La rupture brutale d’une courroie trapézoïdale s’annonce rarement sans symptômes préalables. Identifier ces signaux permet d’anticiper le remplacement et de planifier l’intervention avant l’arrêt forcé de la production.

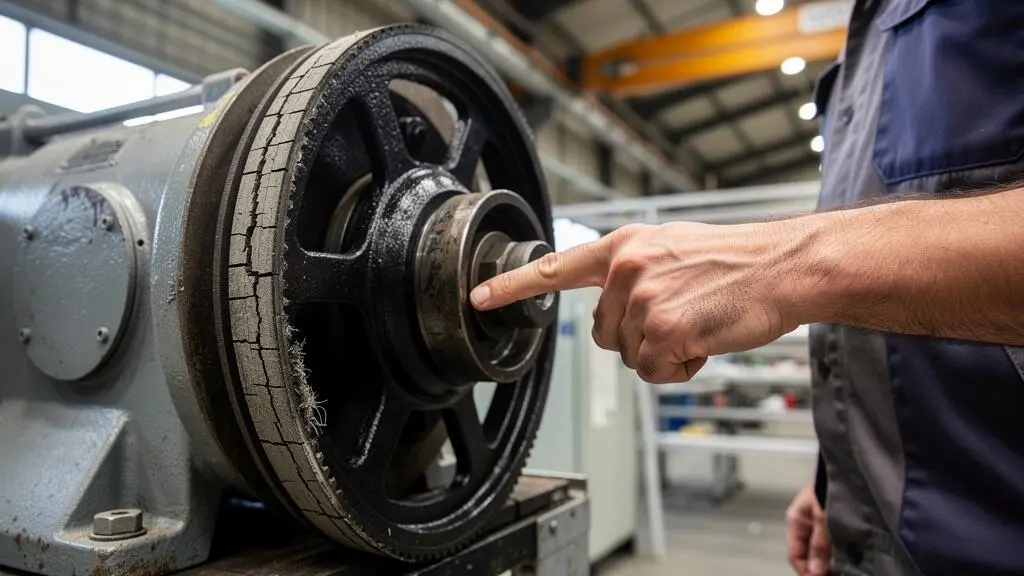

Signes visuels critiques observables sans outillage
L’inspection visuelle reste le premier niveau de diagnostic accessible à tout technicien. Plusieurs anomalies de surface révèlent une usure avancée nécessitant une action rapide :
- Fissures longitudinales ou transversales visibles sur la face interne de la courroie, traduisant une fatigue du matériau ou des cycles répétés de sur-tension
- Craquelures en surface formant un réseau dense, souvent liées au vieillissement thermique ou à l’exposition prolongée à des températures élevées
- Brillance excessive des flancs trapézoïdaux (aspect vitrifié), symptôme caractéristique d’un glissement prolongé sur les poulies
- Déformation visible de la section trapézoïdale, indiquant une perte de rigidité structurelle
Ces indicateurs visuels signalent une fenêtre d’intervention limitée. Une courroie présentant des fissures prononcées nécessite généralement un remplacement sous quinze jours maximum pour éviter la rupture en exploitation.
Symptômes sonores détectables en fonctionnement
L’analyse sonore complète efficacement l’inspection visuelle et permet d’identifier des dysfonctionnements sans arrêt de la machine :
- Sifflements aigus continus, caractéristiques d’un glissement entre la courroie et les poulies motrices ou réceptrices
- Bruits de frottement anormaux, révélant souvent un désalignement des arbres de transmission
- Claquements intermittents, signalant une courroie détendue heurtant le carter de protection à chaque rotation
Ces manifestations sonores traduisent généralement un défaut de tension ou d’alignement corrigeable rapidement, avant qu’il ne provoque une usure irréversible.
Indices d’usure par frottement excessif
Deux observations environnementales confirment un problème d’alignement ou de tension :
- Présence de poussière noire ou de résidus de caoutchouc sous la transmission, résultant de l’abrasion excessive de la courroie
- Élévation anormale de température au toucher des poulies ou de la courroie elle-même, détectable sans thermomètre et traduisant un frottement ou une sur-tension
L’accumulation de poussière noire révèle fréquemment un désalignement de quelques millimètres seulement, invisible à l’œil nu mais nécessitant une correction immédiate pour préserver la durée de vie restante.
Pourquoi la maintenance préventive coûte moins cher que la maintenance curative
La démonstration du retour sur investissement d’un plan préventif structuré repose sur trois leviers financiers mesurables : la réduction drastique des arrêts imprévus, la multiplication de la durée de vie des équipements et l’optimisation des coûts de main-d’œuvre.
Coût réel d’un arrêt de production imprévu
Dans le secteur agroalimentaire, un arrêt de ligne de deux heures provoqué par une rupture de courroie génère des pertes directes et indirectes considérables : production perdue, main-d’œuvre immobilisée, surcoûts logistiques liés aux retards de livraison, et intervention en urgence facturée avec majoration. Pour une PME de quatre-vingts salariés, le coût horaire d’un arrêt de production se chiffre couramment entre 1 500 et 2 500 euros, selon la criticité de la ligne concernée.
À l’inverse, une intervention préventive planifiée pendant une fenêtre de maintenance programmée mobilise environ 200 à 300 euros de pièces et de main-d’œuvre, sans impact sur la production. L’écart financier justifie à lui seul l’investissement dans un protocole structuré.
Multiplication de la durée de vie des transmissions
Les retours d’expérience terrain des marques leaders de courroies trapézoïdales confirment qu’un plan d’entretien préventif bien calibré permet de multiplier par trois la durée de vie moyenne d’une transmission. Cette prolongation résulte de la détection précoce des anomalies de tension et d’alignement, principales causes d’usure accélérée.
Concrètement, une courroie trapézoïdale installée sur un convoyeur agroalimentaire fonctionnant six jours sur sept atteint généralement 18 à 24 mois de service avec un entretien préventif structuré, contre 6 à 8 mois en mode purement curatif.
×3
Multiplication de la durée de vie d’une transmission par courroie avec un plan d’entretien préventif calibré, selon les retours constructeurs.
Réduction mesurable des arrêts imprévus
Les données terrain collectées par les constructeurs démontrent qu’un protocole préventif rigoureux permet de réduire de 60 à 70% la fréquence des arrêts imprévus liés aux transmissions par courroie. Cette amélioration de la disponibilité des équipements impacte directement le Taux de Rendement Synthétique (TRS), indicateur stratégique scruté par les directions industrielles.
Pour un responsable maintenance confronté à l’objectif de maintenir un TRS supérieur à 85%, la mise en place d’un plan préventif constitue un levier d’amélioration immédiatement valorisable.
-60 à 70%
Réduction des arrêts de production imprévus grâce à un plan préventif structuré, selon les retours terrain des marques de référence.
| Poste de coût | Approche curative | Approche préventive |
|---|---|---|
| Nombre d’interventions urgentes | 12 ruptures/an | 3 ruptures/an |
| Coût interventions urgentes | 12 × 500 € = 6 000 € | 3 × 500 € = 1 500 € |
| Pertes production (arrêts imprévus) | 24h × 2 000 €/h = 48 000 € | 6h × 2 000 €/h = 12 000 € |
| Coût inspections préventives | 0 € | 40 inspections × 50 € = 2 000 € |
| Coût total annuel | 54 000 € | 15 500 € |
| Économie réalisée | 38 500 € (réduction de 71%) | |
Ce tableau illustre un scénario représentatif d’une structure disposant de dix transmissions critiques. Les valeurs horaires d’arrêt varient selon le secteur et la taille de l’installation, mais l’ordre de grandeur des économies reste cohérent.
Les 5 gestes d’inspection à intégrer dans votre routine

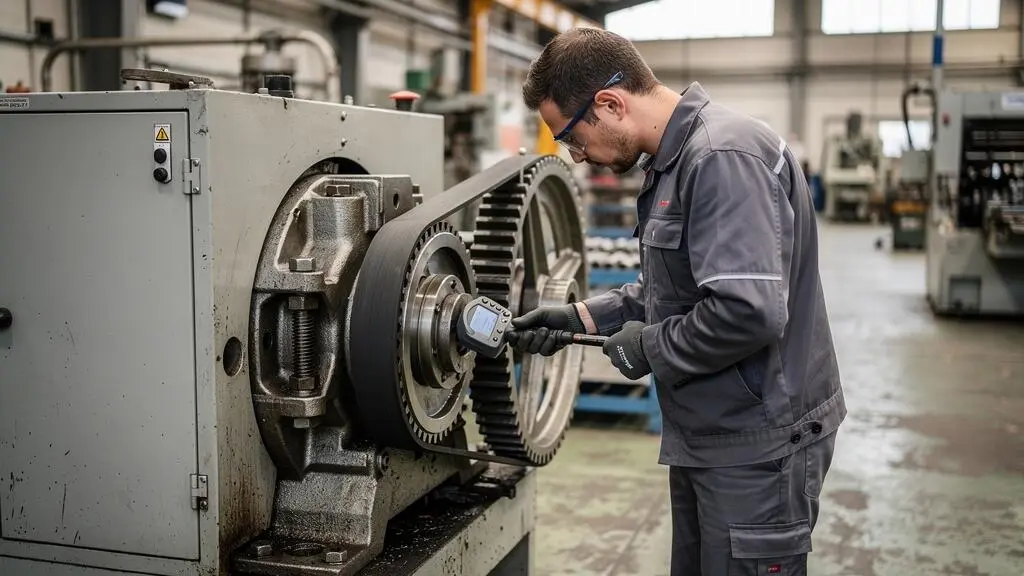

Un protocole d’inspection efficace repose sur une séquence standardisée, reproductible par un technicien de niveau intermédiaire et réalisable en quinze minutes environ par transmission. Cette méthode privilégie les techniques accessibles sans outillage spécialisé, adaptées aux équipes multi-tâches des PME industrielles.
-
Contrôle visuel de l’état de surface (3 minutes)
Examiner la face interne et les flancs de la courroie sur toute sa longueur en rotation manuelle lente. Rechercher fissures, craquelures, aspect vitrifié, déformation ou usure irrégulière. Classer l’état selon trois niveaux : normal (aucune action), surveillance renforcée (contrôle hebdomadaire), remplacement planifié immédiat (sous quinze jours).
-

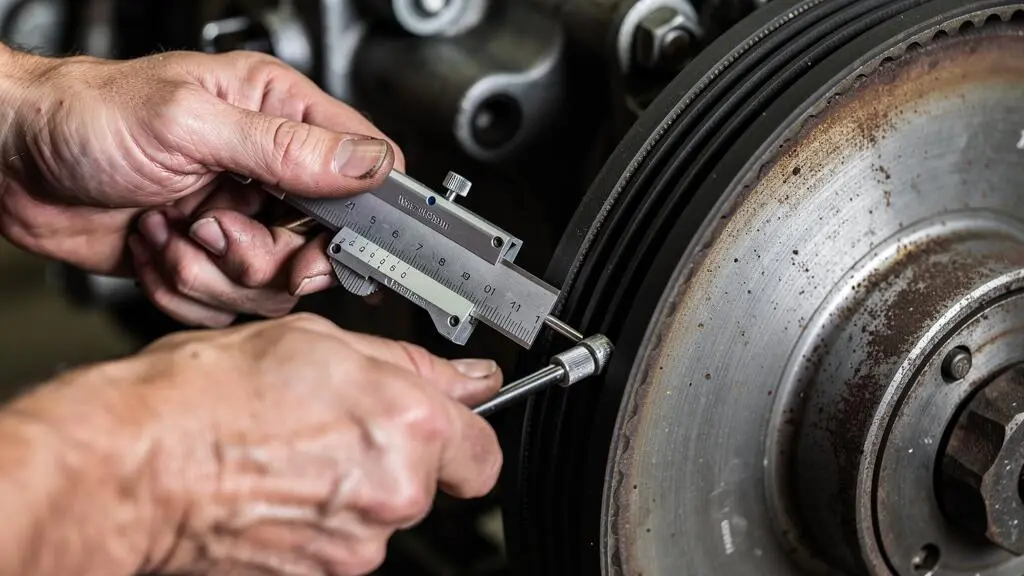

Vérification de la tension par méthode de la flèche (4 minutes)
Mesurer la flèche de tension au centre de la courroie en appliquant une pression modérée du doigt perpendiculairement. Pour un entraxe de 1 000 mm, l’enfoncement acceptable se situe entre 10 et 15 mm. Un enfoncement supérieur à 20 mm traduit une sous-tension nécessitant une correction immédiate, car une sous-tension de seulement 5% peut réduire la durée de vie de 50% selon les données constructeurs. À l’inverse, une résistance excessive (flèche inférieure à 8 mm) indique une sur-tension néfaste pour les roulements.
-
Contrôle de l’alignement des poulies (5 minutes)
Vérifier l’alignement parallèle et angulaire à l’aide d’une règle droite posée sur les faces des poulies motrice et réceptrice. L’écart toléré ne doit pas dépasser 1 mm pour un fonctionnement optimal. Le manuel maintenance préventive Gates précise que la tolérance d’alignement ne peut excéder 5 mm par 500 mm d’entraxe. Un désalignement même minime provoque un frottement latéral excessif réduisant drastiquement la longévité de la transmission.
-
Analyse de l’environnement de fonctionnement (2 minutes)
Vérifier l’absence de contamination par huile, graisse ou poussières abrasives susceptibles de détruire l’adhérence. Contrôler la température de surface des poulies au toucher. Une élévation anormale révèle un glissement ou une sur-tension. Selon la documentation technique Gates, une augmentation de 10°C de la température interne de la courroie au-delà de 60°C peut réduire sa durée de vie de moitié.
-
Écoute en fonctionnement et documentation (1 minute)
Démarrer la transmission et écouter les bruits anormaux (sifflements, frottements, claquements). Consigner les observations sur une fiche standardisée incluant date, équipement concerné, anomalies détectées et actions décidées. Cette traçabilité systématique permet le suivi dans le temps et l’anticipation des remplacements.
Criticité de l’alignement : Un désalignement de seulement 2 mm peut diviser la durée de vie d’une courroie par deux en provoquant un frottement latéral permanent. Cette anomalie invisible à l’œil nu justifie l’utilisation systématique d’une règle droite lors de chaque inspection approfondie.
Cette séquence de quinze minutes constitue le socle minimal d’un plan préventif efficace. Elle peut être enrichie par l’utilisation d’un tensiomètre à fréquence pour les installations critiques nécessitant une précision accrue. Une ressource pédagogique officielle de l’Éducation nationale décrit la méthode de vérification de la tension par tensiomètre à fréquence, s’appuyant sur des appareils constructeurs comme l’Optibelt TT.
Quelle fréquence d’intervention selon votre type d’installation
La périodicité d’inspection ne peut être uniforme : elle doit s’adapter au secteur d’activité, aux conditions environnementales d’exploitation et à la criticité de l’équipement pour la continuité de production.
Recommandations constructeurs comme référence de base
Le manuel constructeur Gates recommande un arrêt complet pour inspection approfondie de la transmission tous les trois à six mois en conditions d’exploitation standard (environnement industriel sec, température stable, fonctionnement continu sans variations brutales de charge).
Cette fréquence constitue un point de départ à personnaliser selon les contraintes spécifiques de l’installation.
Adaptation sectorielle et environnementale
Les environnements difficiles accélèrent l’usure et imposent un doublement de la fréquence d’inspection par rapport aux recommandations standards. L’industrie agroalimentaire combine plusieurs facteurs aggravants : humidité élevée, présence de poussières organiques, lavages réguliers créant des variations thermiques, et fonctionnement intensif six à sept jours sur sept.
| Secteur / Environnement | Sec et tempéré | Humide ou poussiéreux | Humide + poussiéreux + variations thermiques |
|---|---|---|---|
| Industrie légère (conditionnement, logistique) | Mensuelle | Bimensuelle | Hebdomadaire |
| Agroalimentaire | Bimensuelle | Hebdomadaire | Bi-hebdomadaire |
| Industrie lourde (cimenterie, carrière) | Hebdomadaire | Bi-hebdomadaire | Quotidienne (équipements critiques) |
Cette matrice fournit des ordres de grandeur à affiner selon la réalité de chaque installation. Un équipement critique dont l’arrêt bloque l’intégralité de la production justifie systématiquement une surveillance renforcée.
Modulation selon la criticité des équipements
Pour optimiser le temps disponible d’une équipe de maintenance réduite, hiérarchiser les transmissions selon trois niveaux :
- Critique : équipement dont la panne arrête la production (ligne de conditionnement principale, convoyeur unique). Fréquence d’inspection maximale selon environnement.
- Important : équipement dont la panne ralentit significativement la production sans l’arrêter (ventilation process, alimentation secondaire). Fréquence intermédiaire, généralement mensuelle.
- Secondaire : équipement dont la panne n’impacte pas immédiatement la production (ventilation atelier, auxiliaires). Fréquence trimestrielle acceptable.
Cette classification permet d’allouer les ressources maintenance aux points névralgiques tout en maintenant une surveillance globale du parc.
Les erreurs qui réduisent la durée de vie de vos transmissions
Certaines pratiques de maintenance, bien qu’effectuées avec l’intention de préserver les équipements, produisent l’effet inverse en accélérant l’usure prématurée des courroies et des organes associés.
Sur-tension : une fausse sécurité destructrice
L’idée reçue selon laquelle « une courroie bien tendue dure plus longtemps » provoque des dégâts considérables. Une sur-tension excessive génère une charge radiale anormale sur les roulements des poulies motrices et réceptrices, divisant leur durée de vie par deux ou trois. Simultanément, la courroie subit des contraintes internes excessives provoquant un vieillissement accéléré de la structure textile interne.
Le réglage optimal de tension représente un équilibre précis : suffisamment tendue pour transmettre la puissance sans glissement, suffisamment souple pour préserver les roulements et la flexibilité de la courroie.
Sous-tension : l’erreur silencieuse aux conséquences majeures
À l’inverse, une tension insuffisante provoque un glissement permanent entre la courroie et les poulies, générant un échauffement par frottement et une usure rapide des flancs trapézoïdaux. Les données constructeurs démontrent qu’une sous-tension de seulement 5% peut réduire la durée de vie de 50%, un écart imperceptible à l’œil nu mais aux conséquences financières lourdes.
Ce phénomène explique pourquoi la vérification régulière de la tension constitue le geste préventif prioritaire, bien avant le remplacement systématique basé uniquement sur l’âge de la courroie.
Contamination par produits chimiques
L’exposition de la courroie à des graisses, huiles, solvants ou détergents agressifs détruit l’adhérence entre la surface caoutchouc et les poulies. Cette contamination survient fréquemment lors du graissage des roulements avoisinants ou du nettoyage des zones de production par pulvérisation de produits dégraissants.
Une courroie contaminée perd définitivement ses propriétés d’adhérence et nécessite un remplacement immédiat, même si sa structure mécanique reste intacte. La prévention passe par la protection systématique des transmissions lors des opérations de nettoyage et par l’utilisation de carters étanches dans les environnements exposés.
Erreurs de montage créant des amorces de rupture
L’utilisation d’outils métalliques (tournevis, leviers) pour forcer le montage d’une courroie crée des micro-entailles invisibles à l’œil nu mais constituant des amorces de fissuration. Ces défauts structurels provoquent une rupture prématurée trois à six mois après l’installation, alors que la courroie aurait dû atteindre trois ans de service.
Le montage correct impose l’utilisation exclusive de méthodes douces : réduction temporaire de l’entraxe par déplacement de la poulie réceptrice, ou utilisation d’outils en matière plastique si un léger guidage reste nécessaire. Aucune force excessive ne doit être appliquée lors de la mise en place.
Absence de rodage après installation : Une courroie neuve nécessite une période de rodage d’environ deux heures de fonctionnement à charge réduite (60 à 70% de la charge nominale) avant une exploitation à pleine puissance. Ce rodage permet l’adaptation progressive de la section trapézoïdale au profil des gorges de poulies. Un démarrage immédiat en pleine charge provoque un échauffement excessif et une déformation irréversible.
Traçabilité et indicateurs : mesurer l’efficacité de votre plan préventif
Un plan d’entretien préventif génère des résultats mesurables uniquement s’il s’accompagne d’une traçabilité rigoureuse des interventions et du suivi d’indicateurs de performance adaptés. Cette dimension de pilotage transforme une pratique technique en argument stratégique valorisable auprès de la direction.
Les trois indicateurs essentiels à suivre
- MTBF (Mean Time Between Failures) : mesure la fiabilité en calculant le temps moyen entre deux défaillances sur un équipement donné. Une MTBF en progression constante valide l’efficacité du plan préventif. Objectif réaliste : augmentation de 30 à 50% la première année.
- Ratio préventif/curatif : compare le nombre d’interventions planifiées au nombre d’interventions urgentes. Une organisation mature en maintenance préventive vise un ratio supérieur à 60% d’interventions préventives. Ce KPI démontre la transformation d’une posture réactive vers une approche maîtrisée.
- TCO (Total Cost of Ownership) : additionne les coûts d’achat des pièces, les interventions de maintenance et les pertes de production. Le TCO global doit diminuer progressivement malgré l’investissement initial dans les inspections préventives, avec un point d’équilibre généralement atteint en six à douze mois.
Ces trois indicateurs fournissent une vision complète et argumentée de la performance maintenance, exploitable lors des revues budgétaires avec la direction générale.

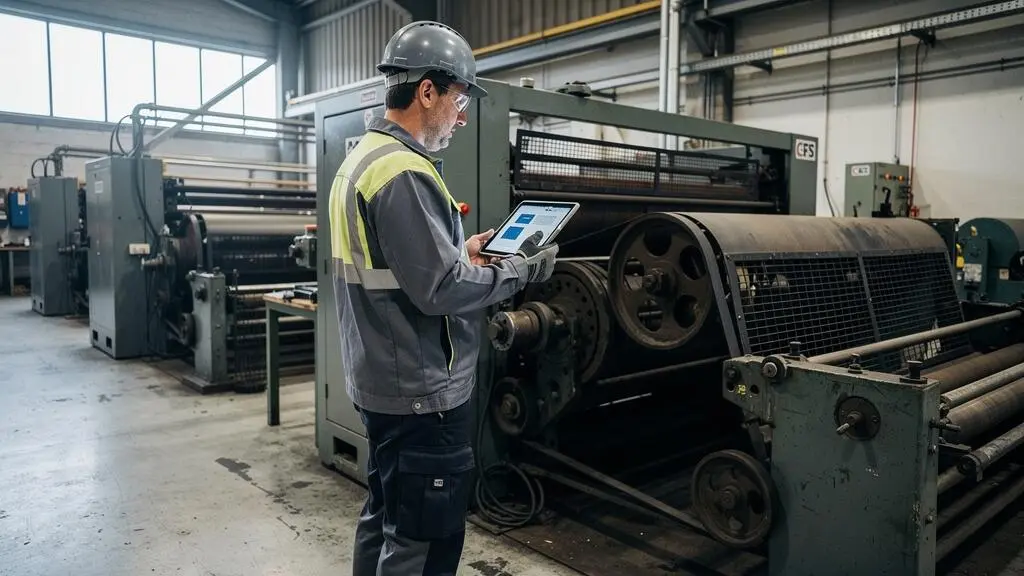

Outils de traçabilité adaptés aux PME
La traçabilité ne nécessite pas obligatoirement une solution GMAO (Gestion de Maintenance Assistée par Ordinateur) complexe et coûteuse. Plusieurs niveaux d’outillage permettent une documentation efficace :
- Registre papier : fiche d’intervention pré-imprimée par équipement, classée chronologiquement. Solution minimale acceptable pour les structures de moins de cinq techniciens.
- Tableur Excel structuré : trois onglets dédiés (historique interventions, calcul automatique MTBF, tableau de bord visuel des trois KPIs). Template réutilisable offrant un excellent rapport efficacité/simplicité pour les PME.
- GMAO light : solutions SaaS accessibles par abonnement mensuel modéré, adaptées aux structures souhaitant automatiser les alertes de planification et la génération de rapports direction.
Le choix de l’outil dépend moins de sa sophistication que de sa facilité d’utilisation quotidienne par les techniciens. Un registre simple systématiquement rempli surpasse une GMAO complexe partiellement abandonnée.
Lien avec les audits qualité en agroalimentaire
Dans les secteurs soumis à des référentiels qualité stricts (IFS, BRC, ISO 22000 en agroalimentaire), la traçabilité des opérations de maintenance constitue une exigence normative lors des audits. Un plan préventif documenté avec historique des interventions répond simultanément à deux objectifs : le pilotage interne de la performance et la conformité réglementaire.
Cette double utilité facilite l’obtention du budget nécessaire auprès d’une direction sensible aux enjeux de certification, transformant une contrainte administrative en argument de valorisation du service maintenance.
Fréquence de revue et ajustement du plan
Les indicateurs doivent faire l’objet d’une revue trimestrielle permettant d’ajuster la fréquence d’inspection ou de réallouer les ressources vers les équipements révélant une fiabilité insuffisante. Cette démarche d’amélioration continue transforme le plan préventif initial en protocole évolutif, optimisé progressivement selon les données terrain réelles.
Un exemple d’évolution mesurable sur dix-huit mois : MTBF en progression de 45%, ratio préventif/curatif passant de 30/70 à 65/35, et TCO global en réduction de 22% malgré l’investissement temps dans les inspections systématiques.
Transformer la contrainte préventive en levier stratégique
L’entretien préventif des transmissions par courroie trapézoïdale ne relève pas d’une discipline technique abstraite réservée aux spécialistes. Les protocoles décrits dans cet article s’appuient sur des gestes accessibles, chronométrés et reproductibles par une équipe maintenance polyvalente confrontée à des contraintes de temps et de budget.
Les données constructeurs et les retours terrain convergent : un plan structuré multiplie par trois la durée de vie des équipements et réduit de 60 à 70% les arrêts imprévus. Ces gains ne résultent pas d’un investissement massif, mais de la régularité des inspections, de la rigueur des ajustements et de la traçabilité permettant un pilotage par indicateurs mesurables.
Pour un responsable maintenance devant justifier chaque euro dépensé auprès d’une direction exigeant une réduction des coûts curatifs, le passage à une approche préventive calibrée constitue l’un des leviers de ROI les plus rapides et les plus démontrables. Les outils de traçabilité simples et les trois KPIs essentiels (MTBF, ratio préventif/curatif, TCO) fournissent l’argumentation chiffrée nécessaire pour transformer un rôle de « pompier » en fonction stratégique valorisée.
Selon l’INRS, les accidents sur machines se produisent de plus en plus fréquemment lors d’opérations de maintenance, de dépannage ou de réglage, hors phases de production normale. Un protocole d’inspection structuré et sécurisé protège simultanément les équipements et les intervenants.
La prochaine étape consiste à sélectionner les trois à cinq transmissions les plus critiques de votre installation, à appliquer le protocole d’inspection en cinq étapes pendant trois mois, et à mesurer l’évolution de leur MTBF. Cette expérimentation limitée fournira les données terrain nécessaires pour convaincre votre direction d’étendre le dispositif à l’ensemble du parc. Pour approfondir les aspects techniques liés aux symptômes sonores, vous pouvez consulter cet article détaillant les causes d’une courroie qui grince.
